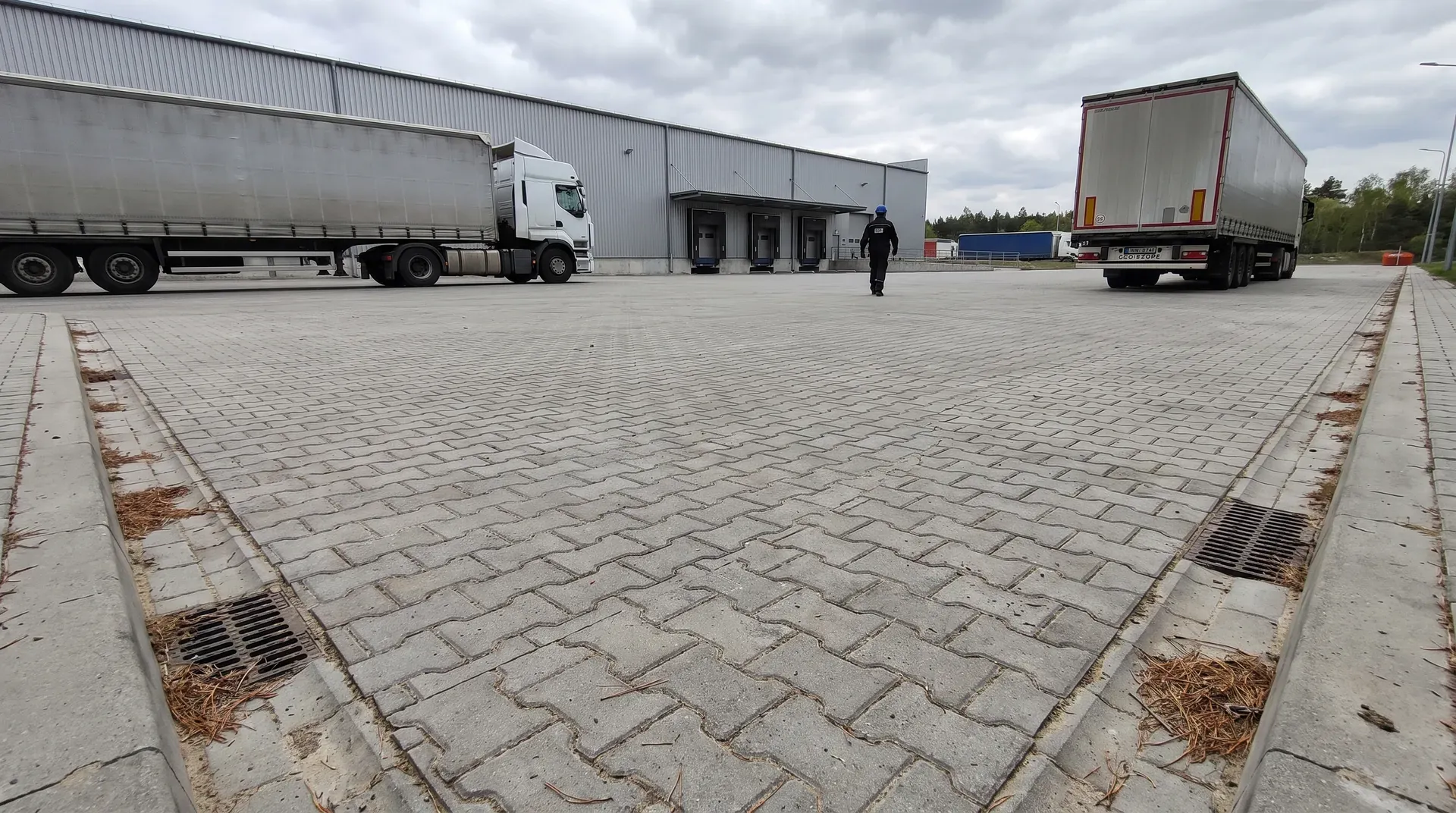

Plac manewrowy i magazynowy z kostki
Plac manewrowy z kostki wytrzyma ciężarówki i wózki widłowe, jeśli nośność da mu podbudowa, a nie sama kostka. Stosujemy kostkę 8–10 cm, grubą podbudowę z kruszywa łamanego, często z warstwą związaną cementem, krawężniki na ławie i odwodnienie w klasie D400. Szczególnie wzmacniamy miejsca skrętu, hamowania i postoju pod rampą.
- Podbudowa wykonywana warstwowo
- Warszawa i 25 miejscowości wokół
- Zakres prac na piśmie
Kostka przemysłowa czy beton
Utwardzenie placu manewrowego można wykonać z kostki betonowej, betonu (posadzka zewnętrzna, nawierzchnia betonowa z dylatacjami) albo asfaltu. Każde rozwiązanie ma inne mocne strony.
- kostka 8–10 cm – łatwa naprawa punktowa, dostęp do sieci pod placem, prace etapami przy działającej firmie
- beton – mniej spoin, lepszy przy bardzo intensywnym ruchu wózków widłowych na małych kołach, ale trudna naprawa i dylatacje do utrzymania
- asfalt – szybki do wykonania na dużych powierzchniach, mięknie w upale pod stojącymi naczepami
Kiedy kostka ma przewagę
Gdy pod placem biegną sieci, które kiedyś trzeba będzie odkopać, gdy plac ma być rozbudowywany, gdy firma nie może stanąć na czas twardnienia betonu, albo gdy nośność gruntu jest nierówna i możliwe są lokalne osiadania – kostkę zdejmuje się, poprawia podbudowę i układa ponownie. Porównanie z betonem rozwijamy w artykule plac manewrowy – kostka czy beton.
Podbudowa pod pojazdy ciężkie
Na placu manewrowym realizujemy konstrukcję według projektu. Jeśli inwestor go nie ma, zalecamy go przy ruchu ciężarówek – projektant dobierze warstwy do kategorii ruchu i nośności podłoża. Typowa konstrukcja pod ruch ciężki wygląda tak:
- ulepszone podłoże – wymiana gruntu, geowłóknina lub geosiatka, stabilizacja
- warstwa mrozoochronna lub odsączająca z kruszywa
- podbudowa zasadnicza z kruszywa łamanego stabilizowanego mechanicznie 0–31,5 mm, zagęszczana warstwami
- przy ruchu najcięższym – górna warstwa z kruszywa związanego cementem lub chudego betonu
- podsypka cementowo-piaskowa 3–5 cm i kostka 8–10 cm
Miejsca szczególne
Kostka najczęściej przegrywa nie na prostych, lecz tam, gdzie koła naczepy skręcają w miejscu, gdzie ciężarówka hamuje przed bramą i gdzie stoi pod rampą z wózkiem widłowym wjeżdżającym na pakę. W tych strefach stosujemy wzór jodełkowy (najlepiej przenosi siły poziome), grubszą kostkę i wzmocnioną podbudowę. Krawężniki na łukach osadzamy w ławie z wyższym oporem.
Kontrola nośności
Przed ułożeniem kostki nośność podbudowy warto potwierdzić badaniem płytą statyczną lub dynamiczną. Wynik to konkretny dokument dla inwestora i nadzoru.
Organizacja prac przy działającej firmie
Plac manewrowy przy magazynie czy zakładzie rzadko można zamknąć w całości. Dlatego przed rozpoczęciem robót ustalamy z inwestorem plan sekcji: które rampy i bramy muszą działać w danym tygodniu, którędy wjeżdżają ciężarówki, gdzie wyznaczamy tymczasowy plac postojowy i miejsce na składowanie kruszywa i kostki. Każdą sekcję wykonujemy w pełnym cyklu – od korytowania po zagęszczenie nawierzchni – i dopiero po oddaniu jej do ruchu zamykamy kolejną.
Na placach o dużej powierzchni ważna jest też kolejność robót podziemnych. Kanalizację deszczową, korytka, przykanaliki wpustów i przepusty pod przyszłe kable wykonujemy przed podbudową, a ich położenie dokumentujemy zdjęciami i szkicem – później, pod kostką, łatwo je odnaleźć.
Odwodnienie dużej powierzchni i retencja
Plac o powierzchni kilku tysięcy metrów zbiera przy ulewie bardzo dużo wody w krótkim czasie. Dzielimy go na zlewnie ze spadkami 1,5–2,5% do linii korytek lub wpustów. Na placu manewrowym korytka i ruszty muszą mieć klasę obciążenia co najmniej D400 – lżejsze klasy pękają pod kołami ciężarówek. Woda z placu, na którym parkują pojazdy, może wymagać podczyszczenia (osadnik, separator) przed odprowadzeniem – zakres wynika z projektu i warunków odbiorcy wód.
Opłata za zmniejszenie naturalnej retencji (art. 269 Prawa wodnego) dotyczy nieruchomości powyżej 3500 m², na których ponad 70% wyłączono z powierzchni biologicznie czynnej, położonych poza kanalizacją deszczową. Duże place magazynowe łatwo przekraczają te progi. Opłatę obniżają urządzenia do retencjonowania wody – zbiorniki, skrzynki rozsączające. Ponieważ progi bywały przedmiotem projektów zmian, aktualny stan sprawdź w gminie lub w Wodach Polskich.
Parkingi dla pracowników i klientów obok placu opisujemy na stronie parking dla firmy, a wszystkie duże nawierzchnie – w sekcji place.
Od czego zależy koszt: plac manewrowy?
Cenę za metr kwadratowy podajemy po zobaczeniu terenu — dwa podjazdy o tym samym metrażu potrafią wymagać zupełnie innej podbudowy.
- 01 powierzchnia placu i liczba stref o różnym obciążeniu
- 02 rodzaj pojazdów: ciężarówki, naczepy, wózki widłowe
- 03 nośność gruntu i zakres jego ulepszenia
- 04 grubość podbudowy i ewentualna warstwa związana cementem
- 05 grubość kostki (8 lub 10 cm) i wzór ułożenia
- 06 długość korytek D400, liczba wpustów, osadnik lub separator
- 07 urządzenia retencyjne
- 08 liczba etapów przy działającej firmie
Jak pracujemy — 4 etapy
Dane o ruchu
Jakie pojazdy, ile wjazdów dziennie, gdzie rampy, bramy i miejsca postoju naczep.
Projekt lub konsultacja
Realizujemy według projektu albo pomagamy zebrać dane dla projektanta.
Podłoże i podbudowa
Ulepszenie gruntu, warstwy z kruszywa, badanie nośności.
Odwodnienie i krawężniki
Korytka D400, wpusty, przykanaliki, krawężniki na ławach.
Nawierzchnia etapami
Kostka 8–10 cm, sekcjami, tak żeby firma mogła pracować.
Najczęstsze pytania
Jaka grubość kostki na plac manewrowy?
Najczęściej 8–10 cm, a o nośności decyduje podbudowa dobrana do ruchu. Kostka 10 cm lepiej znosi skręcanie kół naczep i ruch wózków widłowych, ale położona na zbyt cienkiej podbudowie i tak się odkształci. Dlatego grubość kostki zawsze dobieramy razem z konstrukcją warstw i wzorem ułożenia.
Czy kostka wytrzyma tiry?
Tak, przy właściwej konstrukcji; miejsca skrętu i hamowania wymagają szczególnej uwagi. W tych strefach stosujemy wzór jodełkowy, grubszą kostkę, wzmocnioną podbudowę i krawężniki na ławach z większym oporem. Przy ruchu ciężarówek zalecamy projekt konstrukcji nawierzchni dobranej do kategorii ruchu i nośności podłoża.
Czy robicie place etapami?
Tak, aby firma mogła działać w trakcie prac. Plac dzielimy na sekcje według stref ruchu i ustalamy z inwestorem kolejność, tymczasowe drogi dojazdu do ramp i miejsca składowania materiału. Każdą sekcję oddajemy do ruchu przed zamknięciem następnej. Tymczasowe drogi dojazdowe oznaczamy, żeby kierowcy nie wjeżdżali na świeżą podbudowę.
